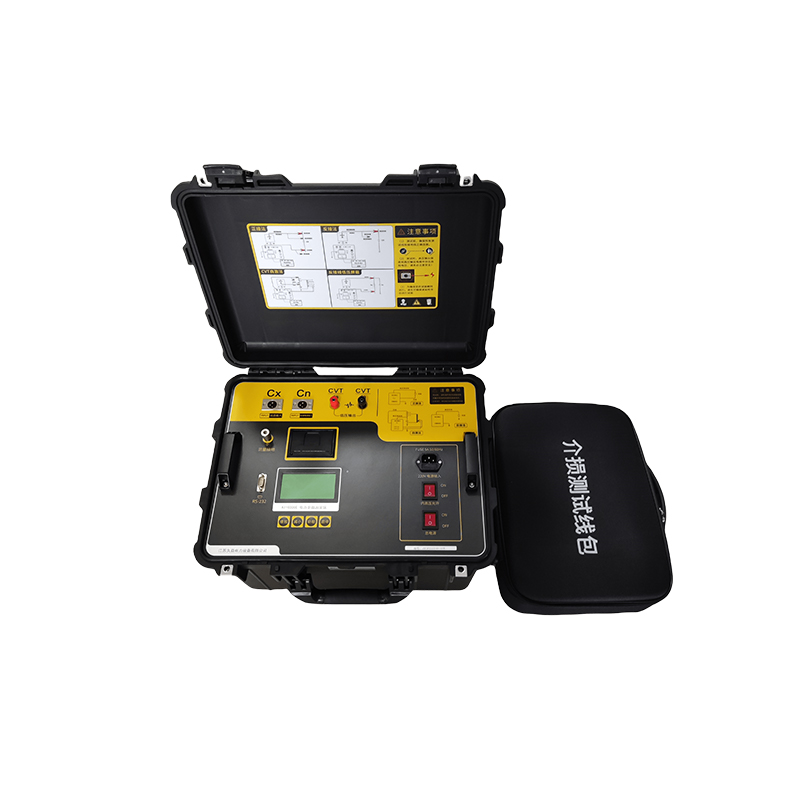

变频抗干扰介质损耗测试仪

概况

变频抗干扰介质损耗测试仪是一种新颖的测量介质损耗角正切（tgδ）和电容值（Cx）的自动化仪表。可以在工频高电压下，现场测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗角正切（tgδ）和电容值（Cx）。与西林电容电桥相比，具有操作简单、自动测量、读数直观、无需换算、精度高、抗干扰能力强等优点。仪器内部标准电容器和升电压装置，在“内接"方式下使用，无需其它外接设备，便于携带。

性能特点
1、仪器采用复数电流法，测量电容、介质损耗及其它参数。测试结果精度高，便于实现自动化测量。
2、仪器采用了变频技术来**现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。
3、仪器采用大屏幕液晶显示器，测试过程通过汉字菜单提示既直观又便于操作。
4、仪器操作简便，测量过程由微处理器控制，只要选择好合适的测量方式，数据的测量就可在微处理器控制下自动完成。
5、**机型，内附标准电容和高压电源，便于现场测试，减少现场接线。
6、仪器测量准确度高，可满足油介损测量要求，因此只需配备标准油杯，和测试线即可实现油介损测量。
7、设CVT测试功能，可实现CVT的自激法测试，无需外置附件，只需一次测量，C1,C2的电容和介损全部测出。
8、反接线测试采用ivddv技术,**了以往反接线数据不稳定的现象。
9、具有反接线低压屏蔽功能，在220kV CVT 母线接地情况下，对C11 可进行不拆线10kV 反接线介损测量
10、具有测量高电压介损功能，能够使用高压变压器或串联谐振进行超过10kV电压的介损试验。
12、接地保护功能，当仪器不接地线或接地不良时，仪器不进入正常程序，不输出高压。过流保护功能，在试品短路或击穿时仪器不受损坏。

13、触电保护功能，当仪器操作人员不小心触电时候，仪器会立即切断高压，保障试验人员的安全。

工作原理

仪器测量线路包括一路标准回路和一路测试回路，如图三所示。

标准回路由内置高压稳定度标准电容器与标准电阻网络组成，由计算机实时采集标准回路电流与测试回路的电流幅值及其相位差，并由之算出被测试品电容容值（CX）和其介质损耗（tgδ）。

数据采集电路全部采用高压稳定器件，采集板和采集计算机被铁盒wan全浮空屏蔽，仪器外壳地屏蔽；另外使用了光导数据、浮空地、大面积地、单点地、数字滤波等抗干扰技术，加之计算机对数百个电网周期的数据进行处理，使测量结果稳定、**、可靠。

由图三可见，仪器高压器的高压侧和测量线路都是浮地的，用户可根据不同的测量对象和测量需要，灵活地采用多种接地方式。如采用“正接线法"进行测量时，可将“E"点接地；而当采用“反接线法"进行测量时，可将“UH"点接地，而将E点浮空。

图中除测试品CX外，其余为本仪器。细线框内部分对仪器外壳随15KV工频高压5分钟，额定耐压10KV。仪器内附标准电容CN，名义值为50PF，tgδ≤0.0001，耐压10KV。高压变压器，额定输出功率为1KVA。

★“E"点为仪器内屏蔽与测量电缆的屏蔽层相连，不是大地，与仪器外壳也不连通！！！

变频抗干扰介质损耗测试仪

技术指标

仪器重量：28kg

操作流程

打开电源，仪器首先自检 （显示屏、光电通讯、内存、操作键、数模转换、电网频率），自检通过后，进入主目录。这时按屏幕提示即可完成测试。

进入测量状态后，用户随时可用“停止"键退出测量状态。

做正、反接测量时无须人工干预，测试线的接法与仪器操作测量方式相符，如使用正接法的接线方式，测试时，按“反接"键测量，也能得出结果，但该结果不真实可靠。

做外接方式测量时，中途会显示“请关闭外接高压！"并停一下，等候人工将外加高压关闭，关闭外高压后（**关闭外高压），再按一次“起动"键才能完成测试。

如果外高压未关闭，则测试结果不真实。

外接标准电容的容量选择：

“外接方式"时，按一次“外接"键，则显示的外接标准电容容量“XXXXPF"将改变，共八种容量供选择（**后一种为厂家调试用，用户使用则无效）。

50PF,100PF,150PF,200PF,500PF,1000Pf,XXXPF,XXXPF.

应选择与外接标准电容相等的容量。如果使用仪器内部标准电容，则选择50PF,如果选择的外接电容与实际不相等，则测量结果会受影响。

1、正接线法：

通电前，先将“试验电压"开关置于“关"位置，确认“内高压允许"开关已关闭，将UH端子用专用线缆的大铁夹（有UH标记），接至被试品高压端，将IX端子用另一根专用线缆的芯线线头（红色，有CX标记），接被试品CX低压端，它的屏蔽线头（黑色，有E标记）接地，如果试品低压端有屏蔽端子，可用导线将该端子与“E"连接后接地。

通电后，按“正接"键。选好的正接线方式：用“试验电压"开关选好电压，打开“内高压允许"开关，然后按“起动"键开始测试。

2、反接线法:

通电前，先将“试验电压"开关置于“关"位置，确认“内高压允许"开关已关闭，将UH端子接地，将UH端子接地，将IX的芯线（有CX标记）接至被试品CX的高压端。

通电后，按“反接"键， 选好反接线方式：用“试验电压"开关选好电压，打开“内高压允许"开关，然后按“起动"键开始测试。

特别注意：屏蔽“E"与IX电位接近，可接至被试品高压端的屏蔽或者悬空，**不能接地！！！否则，仪器内部高压器变压器输出端短路。
