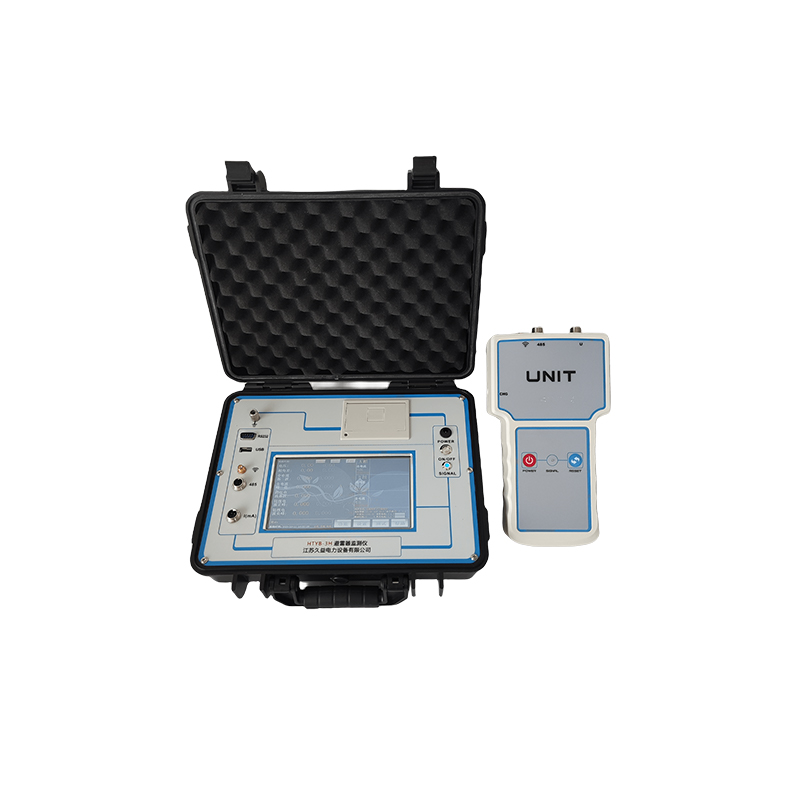

HTYB-3H避雷器监测仪

产品简介

HTYB-3H避雷器监测仪是用于检测氧化锌避雷器电气性能的仪器，该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测，从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。

仪器操作简单、使用方便，测量全过程由单片机控制，可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差，大屏幕可显示电压和电流的真实波形。仪器运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定，可准确分析出基波和3～7次谐波的含量，并能克服相间干扰影响，正确测量边相避雷器的阻性电流。本机配有面板式打印机，可充电电池，试验人员在现场使用十分方便。仪器采用的磁隔离数字传感器直接采集输入的电压、电流信号，保证了数据的可靠性和安全性。操作简单、使用方便，测量全过程由单片机控制，可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差，大屏幕可显示电压和电流的真实波形。

运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定，可准确分析出基波和3～7次谐波的含量，并能克服相间干扰影响，正确测量边相避雷器的阻性电流。该氧化锌避雷器特性测试仪配有高速面板式打印机，可充电电池，试验人员在现场使用十分方便。

采用高速磁隔离数字传感器直接采集输入的电压、电流信号，保证了数据的可靠性和安全性。

功能

1、采用大屏幕液晶显示，全汉字菜单操作，使用简便；
2、多种测量方式，可用PT二次法、实验室测量法、在线电流法等测量方法；
3、高精度采样、处理电路，先进的付里叶谐波分析技术，确保数据的可靠性；
4、参考电压输入端有0.1A保险管，在仪器内部还有隔离互感器，将仪器与现场PT隔离，双重保险确保PT安全；
5、具有阻性电流基波峰值输出、基波电流与基波电压间夹角等参数,输出参数稳定,易于判断避雷器的好坏；
6、具有边相校正功能,可**现场带电测试的干扰；
7、仪器自带可充电电池,不用220V交流电可连续工作3小时以上；
8、有日历时钟、微型打印机；
9、能存储1024组测量数据；

10、配有RS-232通信接口，可将数据上传至计算机进行处理。

HTYB-3H避雷器监测仪

产品技术参数

1、 测量范围：电压：0～30kV    纹波系数：≤1.5%    电流：0～1000μA

2、 分辨率：电流：0.5μA          电压：0.1 kV

3、 内置电源充电时间：2-3小时

4、 内置电源使用时间：≥4小时

5、 遥控**距离：100M

6、 环境温度：-10℃～50℃

7、 相对湿度：25℃时≤85％

8、 海拔高度：＜1000M

9、 充电电压：AC100V-240V

10、电源频率：50±1HZ
