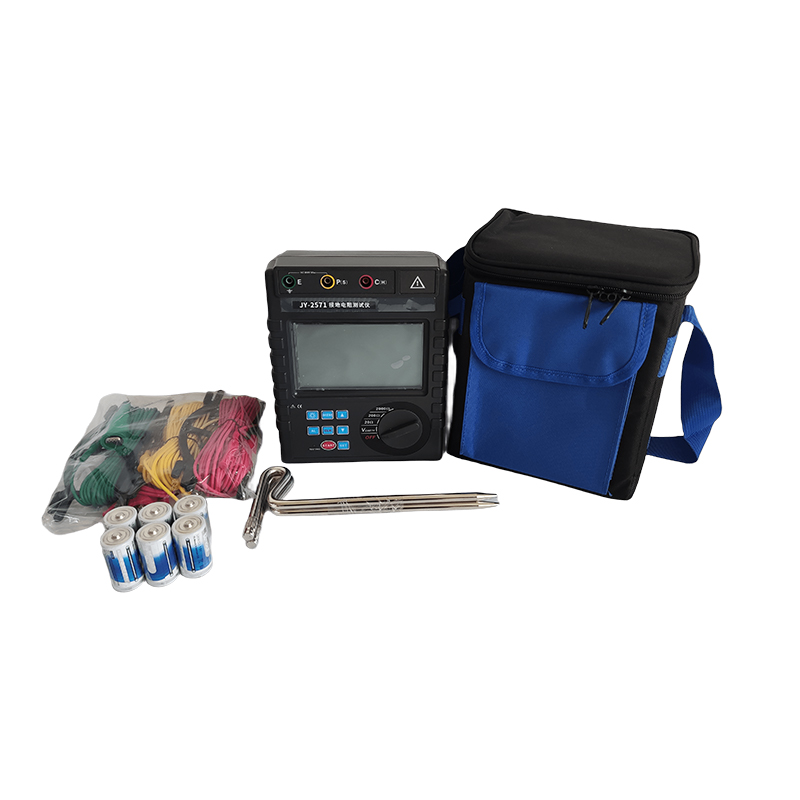

JY-2571接地电阻测试仪

注：关于产品购买、技术维护等服务，欢迎致电!
了解更多

产品详情 PRODUCT DETAILS

产品简介

JY-2571接地电阻测试仪是根据《JJG984-2004接地导通电阻测试仪检定规程》、《DL/T475-2006接地装置特性参数测量导则》、《DL/T845.2-2004电阻测量装置通用技术条件**部分：工频接地电阻测试仪》生产制造。
该仪器可测试变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω），采用了变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。

本仪器适用于测试各类接地装置的工频接地阻抗、接地电阻、辅助机等工频特性参数以及土壤电阻率。本仪器采用变频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。

JY-2571接地电阻测试仪特点

全触摸超大液晶显示器
操作简单，仪器配备全触摸液晶显示屏，超大全图形操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。轻轻触摸一下就能完成整个过程的测量，是目前非常理想的智能型测量设备。
变频技术、精准测量
抗干扰能力强，由仪器内部自带变频电源模块提供仪器测量输出电源，频率可变为45Hz或55Hz，并采用数字滤波技术，**地避开了现场各种工频干扰信号，使仪器实现高精度、准确可靠的测量。
DSP高速处理器
精准快速，仪器内部采用专业的DSP快速数字信号处理器作为处理核心，在保证测量数据精准的前提下，大大的提升了仪器本身的运算处理能力。
全过程智能测控
仪器在内部高性能处理核心的强力支持下，对整个测量过程当中的电流输出、电压采集以及频率变换等一系列复杂的运算步骤，快速自动的完成。仪器可以自动判断电流回路的阻抗，并据此自动调节异频电源的输出电流值（额定输出电流为5A），无须人为干预，即可自动完成测试任务。仪器的测量内容包括地网的接地阻抗Z、纯电阻分量R和纯感抗分量X。
海量存储数据
内部配备有日历芯片和大容量存储器，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。
pc机数据处理

仪器所测量的数据可以通过U盘导出，然后在pc机上查阅和管理相关数据。

功能

1、结构上采用高强度铝合金作为机壳，电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器，使仪表有较好的抗干扰能力

2、采用DC/AC变换技术将直流变为交流的低频恒定电流以便于测量

3、允许辅助接地电阻在0～2KΩ（RC），0～40KΩ（RP）之间变化，不致于影响测量结果

4、不需人工调节平衡，3(1/2)位LCD显示，除测地电阻外，还可测低电阻导体电阻、土壤电阻率以及交流地电压

5、如若测试回路不通表头显示"1"代表溢出，符合常规测量习惯

技术参数

使用条件	环境温度	0℃～+45℃
使用条件	相对湿度	≤85%RH
测量范围及恒流值(**值)	电阻	0～2Ω(10mA)，2～20Ω(10mA)，20～200Ω(1mA)
测量范围及恒流值(**值)	电压	AC0～19.99V
测量精度及分辨率	精度	0～0.2Ω≤±3%±1d
		0.2Ω～199.9Ω≤±1.5%±1d
		1～19.99V≤±3%±1d
	分辨率	0.001Ω、0.01Ω、0.1Ω、0.01V
辅助接地电阻及地电压引起的测量误差	允许辅助接地电阻	RC(C1与C2之间)
		0～2Ω，2～20Ω≤1KΩ
		20～200Ω≤2KΩ
		RP(P1与P2之间)< 40KΩ，误差≤±5%
	允许地电压(工频**值)	≤5V，误差≤±5%
电源及功耗	功率损耗	≤2W
	直流	8×1.5V(AA，R6)电池
	交流	220V/50Hz
体积与重量	体积	220×200×105mm3
体积与重量	重量	≤1.4kg
