JYI-A局部放电测试台

简介

JYI-A局部放电测试台本产品可广泛应用于电力系统的剧院检测，包括高压开关柜、环网柜、电压/电 流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测， 通过以下几项指标来衡量电气设备的放电程度： 局部放电强度检测：通过测量 1 个工频周期内的放电信号，根据放电脉冲序列 中**大值（dB）来表征局部放电的强度。 局部放电频度检测：装置测量 1 个工频周期内的放电信号，提取放电脉冲并根 据放电脉冲数量来表征局部放电的频度。

功能

1、局部放电检测系统纯程控工作方式
2、全汉字菜单提示
3、自动校准、自动同步、自动电压记录、自动测量保存回放
4、自动生成试验报告
5、二维及三维局部放电图谱显示
6、采用数字开窗技术，抗干扰能力强

7、双通道测量及数字差分技术，可同时测量两个试品或一个试品两个测量点的局部放电信号，可方便地分析局部放电信号的来源

产品特性：

1、检测运行中的变压器的绝缘情况，显示当前局部放电数值、放电波形，可以提前发现设备安全隐患，避免重大事故发生。

2、系统具有可靠的电磁兼容性，同时采用数字滤波等先进信号处理技术，可以**地**现场干扰，在强干扰环境下也能实现局部放电测量。

3、仪器软件可以显示放电的波形图、时域图、频谱图、趋势图，能够清楚的显示出放电量值、脉冲个数以及其与相位的相关性、每周期脉冲个数、短期严重程度等，并能够反映出局部放电的发展情况。

4、系统采用多通道数据采集，可对放电电信号、超声波信号、天线信号等多种类型的信号进行综合处理。

5、检测主机具备防震、防尘等功能，采用Windows操作系统，触摸屏操作更加简单、实用。

6、本检测装置可以完成在线局部放电试验和放电点定位试验。

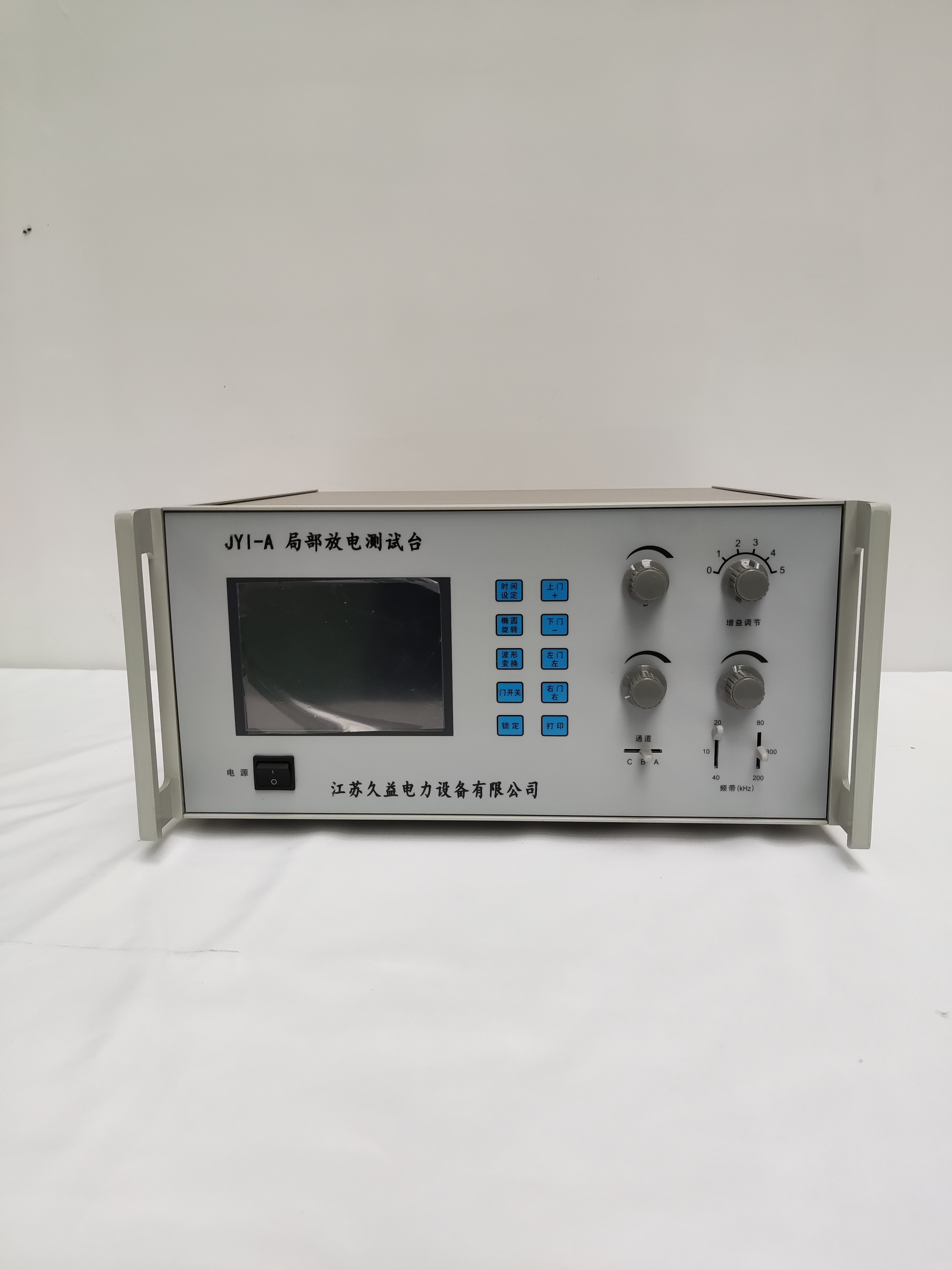

JYI-A局部放电测试台

注意事项：

1. 在试验开始加压以前，试验人员**详细而**地检查一遍线路，以免线路接错。测试仪器处的接地线是否与接地体牢固连接，若连接不牢或在准备工作时掐头去尾线被脚踢断，这将可能引起人身和设备事故。

2. 对于连接线应避免将*暴露在外，防止*电晕放电，尤其对于电压等级较高的局部放电试验，必要时要加粗高压连接线及加装防电晕罩，减小因场强过高引起的电晕放电。屏蔽罩不能与试品的瓷裙相接触。

3. 一般情况下，在试验过程中，被试品在耐压、预升压时局部放电量都比正常值大很多，此时仪器的仪表必然会超出满刻度。为防止仪器损坏，应将仪器的增益粗调旋钮**时针旋转一档或更多档，以不超出满刻度为标准。当电压降至测量电压时，再将增益粗调开关顺时针旋转一档或更多档，以便记录测量值。

技术指标：

一、主机参数

1、可测试品的电容量范围6pF~250µF
2、检测灵敏度及允许电流（见表1）

3、椭圆扫描时基

（1）频率50（内）、100、150、200、400Hz
（2）旋转：以30°为一档，可旋转360°
（3）工作方法：椭圆——扩展——直线
（4）高频时基椭圆可按输入电压（10～250V）调节至正常大小，其摄取功率<1伏安，并有过载自动保护装置
4、显示单元
采用124×104mm2矩形示波管，有亮度与聚焦调节旋钮
5、放大器
（1）3dB低频端频率fL：10、20、40kHz任选
（2）3dB高频端频率fH：80、200、300kHz任选
（3）增益调节，粗调6档，档间增益差20±1dB，细调范围>20dB
（4）正负脉冲响应不对称性<1dB
6、时间窗
（1）窗宽：可调，50HZ下15°～  150°
（2）窗位置：每一窗可旋转0°～ 170°

（3）两个时间窗可分别或同时开
7、脉冲峰值表
（1）线性刻度指针式表头0—100  误差±5%（以满刻度计）
（2）对数刻度指针式表头0—10—100 误差±5%（以满刻度计）
（3）数字表头：以3位半LED数字表显示0—100  误差：±3%（以满刻度计）
8、试验电压表
（1）量程100kV（用100kV电压表电阻R）
（2）显示：3位半数字电压表
（3）误差：±3%
9、零标系统
（1）内部零标发生器的零标志可变换极性，并可旋转0～180°以使本电压电阻R产生的真零标位置极性相符
（2）零标志与所有椭圆扫描频率相*
10、结构
（1）体积530×550×220mm³
（2）重量：约22kg

二、脉冲发生器参数

1、输出电荷量档位：5pC、10pC、20pC、50pC
2、极     性：正负交替
3、重复频率：1.2kHz
4、频率变化范围：>±100Hz
5、脉冲上升沿时间：<60nS
6、脉冲下降沿时间：>100uS
7、注入电容：10pF
8、校正电荷误差： Eq≤±10％
9、尺    寸：160×125×50mm³
10、重     量：0.5kg

11、电    池：6F22 9V
