设置Uab(或Ia)的步长,添加电压(或电流)。测出最小举措功率。如上图所示。
(3) 潜动实验
电流回路开路,设置Uab初值爲零、步长爲额外电压,忽然加上或切除电压,继电器触点不应有霎时接通景象。
电压回路经20欧电阻短路,设置Ia 初值爲零、步长爲数倍额外电流,忽然加上或切除电流,继电器触点不应有霎时接通景象。
(4) 记忆作用检验
在灵敏角下设置Ia 爲0.5倍和数倍额外电流时,Uab由100V突降至零,继电器应牢靠举措,阐明记忆作用良好。
5、阻抗继电器校验
(1) 阻抗继电器灵敏角和整定阻抗的测量
在功率、阻抗实验中,设定Ia爲5A(或1A),Uab爲0.7倍整定阻抗对应的电压,加减电压相位角(可用自动实验方式),测出举措区两边的边界角φ1、φ2,则灵敏角φLM=½(φ1+φ2)。
将相角设爲φLM,从高至低改动电压至继电器举措,得出举措电压UDZ,依据ZSET=UDZ/I,计算整定阻抗ZSET。
(2) 精工电流曲线的测量
固定电压与电流之间的角度爲φLM,逐次改动电流Iab,在每一电流时加减电压Uab(可用自动方式),测出举措值,作出精工电流曲线 Z=f(I) 。

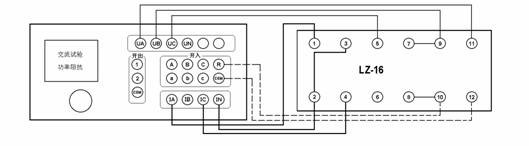

(3) “鸟啄”景象
电流回路开路,设置Uab初值和步长均爲额外电压,电压由额外突降至零,继电器触点不应有闭合
景象。接线如下图所示:

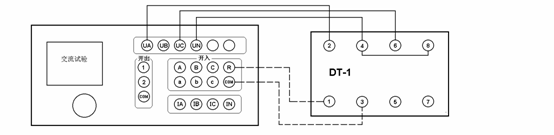

6、同步反省继电器校验
(1)两线圈极性关系反省
在交流实验中,设定Ua、Uc输入额外电压接入两线圈,继电器不举措,但断开任一线圈继电器即举措,阐明2、6爲同极性端子,否则2、4爲同极性端子。
(2)举措角度的测量
调理好极性端子,设定Ua、Uc爲额外电压,改动两电压之间的角度,测出举措值和前往值。
(3)举措、前往电压的测量
设定一个线圈电压爲零,另一线圈电压由零逐渐添加(可用自动实验方式)测出举措电压,再逐渐减小电压,测出前往电压。交流线圈再做异样实验。接线如下图所示:
7、低周继电器校验
在上下周实验中,设定电压、电流爲额外值,设置频率初值、手动变频步长值,逐渐减小频率,测出低周举措频率值和举措工夫,再逐渐添加频率,测出前往频率值和前往工夫。
将变频方式改爲自动变频,设置自动变频步长f/t 值爲整定值,减小频率,继电器应不举措,延续数次实验均应牢靠不举措。

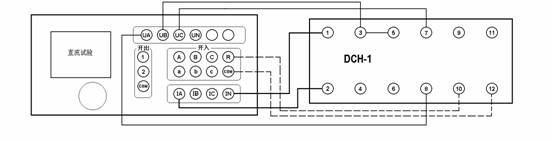

8、重合闸继电器校验
(1)办法一:(适用于PC机软件操作)
在直流实验中,用手动实验方式,设置 Ia 爲两头继电器坚持电流,Uab爲 220V(Ua爲+110V,Ub爲-110V)作电容充电电压,Uc爲+110V。按下“确认”,“开端”输入220V 电压。
等候15-25秒重合闸电容充电充溢、信号灯亮后,将Uc电压值改爲-110V(在输入形态中,鼠标点击Uc数值框,间接输出-110,按回车键),即在第 7 端施加启动电压以启动重合闸,重合闸启动后,等候重合闸工夫到,接点举措,即可测出举措工夫。
留意:若重合闸能充电但不能举措,请反省坚持电流能否有输入。在充电时期,电流输入回路是断开的,所以测试仪的电流输入开路指示灯亮。当重合闸举措时,测试仪的电流输入开路指示灯应熄灭。

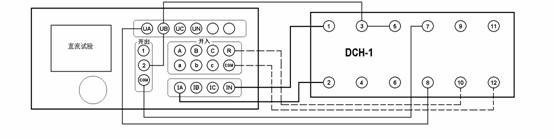

(2)办法二:(适用于继电维护测试仪型单机操作)
在直流实验中,用手动实验方式,设置 IA 爲两头继电器坚持电流,UAB爲 220V(UA爲+110V,UB爲-110V)作电容充电电压,封闭一切的变化标志。按下“确认”,“开端”输入220V 电压。等候15-25秒重合闸电容充电充溢、信号灯亮后,按下测试仪面板上的“▲”或“▼”,或旋转一下测试仪器的旋钮。此时,开出2闭合,UB经过开出2给7号端子加上-110V电压,从而启动重合闸。待重合闸工夫到,接点举措,即可测出举措工夫。

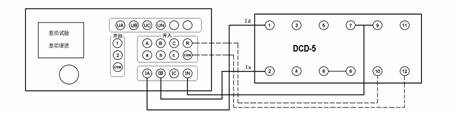

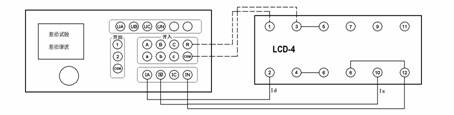

9、差动继电器校验
(1)直流助磁特性的测量
在差动实验中,制动电流 Izd 设定爲直流电流,逐次改动 Izd 值,在每一助磁电流时加减举措电流 Idz(可用自动实验方式),测出举措电流IDZ,绘制制动特性曲线。
(2)比率制动特性的测量
制动电流 Izd 设定爲基波电流,逐次改动 Izd 值,在每一制动电流时加减举措电流 Idz,测出举措电流IDZ,绘制制动特性曲线。
留意
若是DCD—2(A)型差动继电器,其实验接线如下:IA——7,IB——9,IN——1,开入A——10,开入公共端+COM——12,继电器的3和5,6和8辨别短接即可。
(3)二次谐波制动特性的测量
制动电流Izd 设定爲二次谐波电流,逐次改动 Izd 值,在每一制动电流时加减举措电流 Idz,测出举措电流IDZ,绘制二次谐波制动特性曲线。
(4)高次谐波制动特性的测量
在差动谐波实验中,制动电流 Izd 设定爲各次谐波叠加电流,逐次改动 Izd 的某次谐波值,测出举措电流IDZ。
