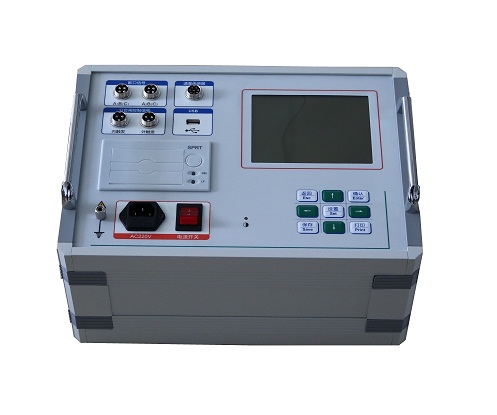

JYG-E断路器合闸电阻测试仪

JYG-E断路器合闸电阻测试仪为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压开关动特性测试仪在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。

注：关于产品购买、技术维护等服务，欢迎致电!
了解更多

产品详情 PRODUCT DETAILS

产品简介:

JYG-E断路器合闸电阻测试仪为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压开关动特性测试仪在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。

产品特性：

1、断路器合闸电阻测试仪显示屏为8.4寸，windows操作系统，人性化操作界面，界面直观，触摸屏，便于现场操作人员使用。

2、高速热敏打印机，方便现场打印测试数据。

3、机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC30～260V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。

4、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。

5、断路器合闸电阻测试仪适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。

6、开关动作一次，得到所有数据及图形。

7、主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。

8、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。

9、同时可测12路金属触头断口、6路主断口和辅助断口、6路合闸电阻。

10、内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。

11、断路器合闸电阻测试仪内部抗干扰电路可满足800KV变电站内可靠使用。

技术参数：

时间测量	12路固有分闸（合闸）时间
	分闸（合闸）相内不同期
	分闸（合闸）相间不同期
	合闸（分闸）弹跳时间（弹跳次数）
	内触发测试范围：0.01ma~20s，外触发：0.01ms~200s
	在200ms以内准确率：（0.05%t±0.1）ms
合闸电阻测量	3/6路固有分闸（合闸）时间
	分闸（合闸）相内不同期
	分闸（合闸）相间不同期
	合闸电阻投入时间、电阻值
测量范围	30~10KΩ，分辨率0.1Ω，准确度：≤1%±2个字
重合闸测量	合分、分合、分合分
测速范围	1mm传感器0.01~25.00m/s
	0.1mm传感器0.001~20.0m/s
	360°角度传感器1周波/0.25°
行程测量	动触头行程（行程）、接触行程（开距）、超行程、过冲行程、反弹行程
测速范围	1mm传感器0.01~25.00m/s，0.1mm传感器0.001~2.50m/s
测速范围	0.5°角度传感器1周波/0.5°
行程传感器	直线传感器：50mm，测量范围：0-50mm，分辨率：0.1mm
	加速度传感器测量范围：0-600mm，分辨率：0.1mm
	360线传感器：360°，测量范围：0-1000mm，分辨率：0.1mm
	直线传感器：300mm，测量范围：0-300mm，分辨率：0.1mm（选配）
	直线传感器：500mm，测量范围：0-500mm，分辨率：0.1mm（选配）
	直线传感器：1000mm，测量范围：0-1000mm，分辨率：0.1mm（选配）
	激光传感器测量范围：0-300mm，分辨率：0.1mm（选配）
线圈电流测量范围	0~40A，**小分辨率：0.01A
仪器电源	AC/DC 220V±10%；50Hz±2%
内部直流电源	输出DC15-260V连续可调，输出电流:220V电压以下≤20A（短时）
外触发	触发电压AC/DC10V~300V,电流：≤120A（短时）
主机体积	380280170mm
使用环境	-20℃~+50℃
相对湿度	≤90%
