JYG-B 高压开关机械特检测仪

概述

JYG-B 高压开关机械特检测仪是我厂针对各种高压开关研制的一种通用型电脑智能化测试仪器。该仪器应用光电脉冲技术、单片计算机技术及可靠的抗电磁辐射技术，配

以精确可靠的速度/距离传感器，可用于各种电压等级的真空、六氟化硫、少油、多油等高压开关的机械特性参数的测量。

该仪器接线方便，操作简单，操作时只需一次合（分）动作便可得到合（分）闸全部数据、并能打印所需的全部数据，断口电流波形和动触头运动曲线，便于分析保存。

功能特点
1、 EMC布局，内部实行强弱电相分离，具有*的抗干扰能力。
2、 采用全进口贴片技术，保证测量的精确度，控制仪器在运输和使用中的损坏率。
3、 时间测量为3-12个通道，每个通道计时都是独立的。
4、 全中文操作界面，超大耐高温防太阳辐射液晶显示，屏幕自动显示12个断口状态，并提示下一步的操作。
5、 仪器自动识别并带有指示灯指示合/分闸状态（非脉冲式），操作简单方便。
6、 仪器自带15A 操作电源，纹波系数小，性能相当优越，现场只须220V交流电即可进行试验。
7、 全自动低电压试验，只需设定一个电压值，不需人为进行操作。
8、 高速热敏打印机，*存储功能，节约您的宝贵时间。
9、 过电流保护功能：用户不必担心接错线而损坏设备和仪器。
10、 重合闸测试：一次性测量金属短接和无电流时间。
11、 配有直线和角速度传感器，满足真空、少油、多油、SF6、负荷、GIS等6KV-750KV ，开关测试，测试结果可进行智能分析，数据可进行掉电保存。
12、 内同步与外同步：两种方式满足直流与交流或负荷开关的不同需求。

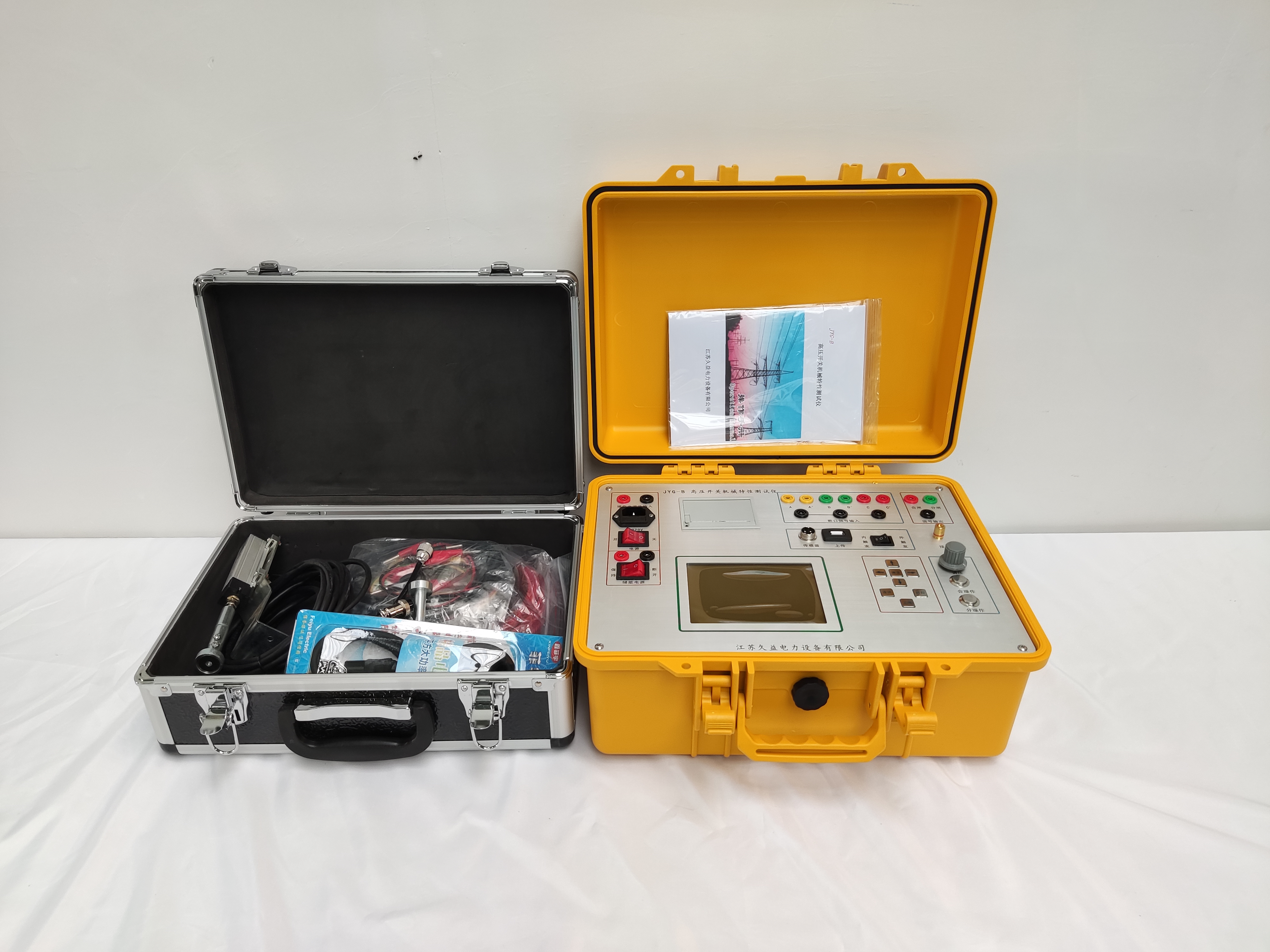

JYG-B 高压开关机械特检测仪

技术参数

1、时间测量：6路

 固有分闸（合闸）时间
 分闸（合闸）相内不同期
 分闸（合闸）相间不同期
 合闸（分闸）弹跳时间（弹跳次数）
 测试范围：0.01ms～15000ms
 准确度：0.5%±2个字，
 速度测量：刚分（刚合）速度
 zhi定时间段（行程段或角度段）平均速度

2、测速范围：1mm传感器 0.01～25.00m/s，

        0.1mm传感器 0.001～2.50m/s，
        360°角度传感器0.01～25.00m/s

3、行程测量：动触头行程（行程）

        接触行程（开距）
        过冲行程或反程（超程）

4、传感器测量范围：直线位移传感器50mm，分辨率:0.1mm，行程0.1～50mm

            直线位移传感器300mm，分辨率:0.1mm，行程10～300mm(选配）
            直线位移传感器500mm，分辨率:1mm，行程10～500mm（选配）
            360线传感器：360о,分辨率:0.25о,行程1mm～1000mm

5、电流测量范围：0～15A，分辨率：0.01A，显示电流值为线圈电流最大值。

6、显示屏：320×240液晶屏，对比度可调

7、数据存储：可存储100组测量数据

8、打印机：高速热敏打印机

9、仪器电源 ：AC/DC 220V ± 10%；50Hz ± 2%

10、直流电源：输出电压：25～265V连续可调，输出电流：≤ 15A(短时)

11、储能电机电源：输出电压：25～265V连续可调，输出电流：≤ 15A(短时)

12、主机体积：360×250×140mm

13、使用环境：  -10℃~+50℃

14、相对湿度：≤90%
