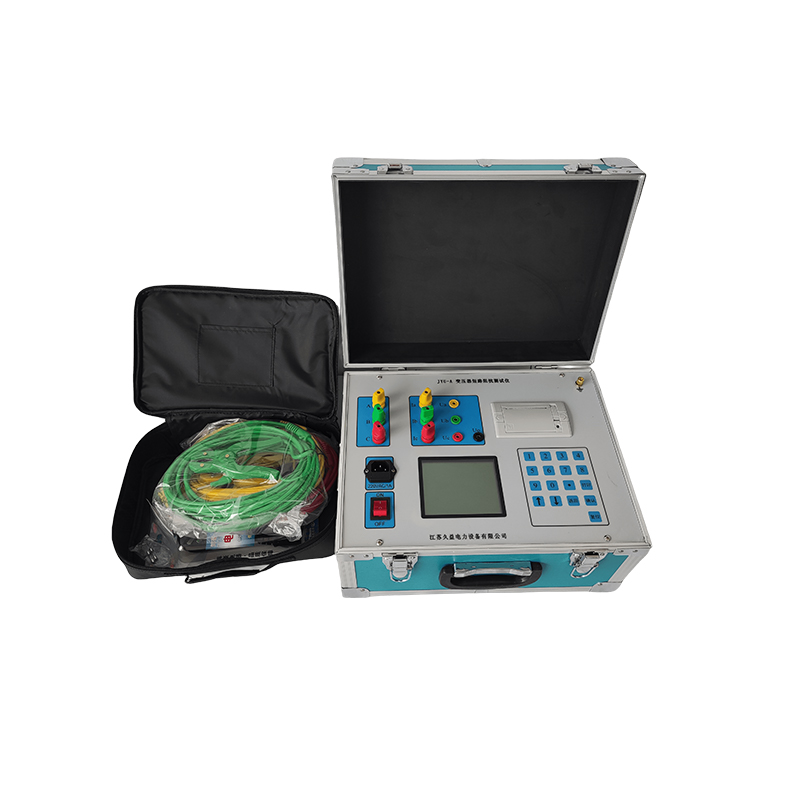

JYU-A变压器短路阻抗测试仪

JYU-A变压器短路阻抗测试仪

产品简介

1.即可单相测试，也可三相测试（手动），适用于任意阻抗的试品，可外接调压器，对被测试品进行测量，具有测量零序阻抗功能；精度：电压，电流:0.2级，电压测量范围：20～1000V  ，电流测量范围：0.1A～100A。

2.适用于电力变压器（单相或三相）出厂、大修、预试以及交接试验中低电压负载阻抗测试。常规试验项目中的基本项目，

3.原理是在现场对电力变压器进行短路阻抗（%）测试，并与铭牌值或出厂值进行比较，能发现出厂试验后经运输、安装和运行中严重故障电流等所造成的绕组位移、变形等缺陷（ 《2000年中国供电国际会议》中规定超过± 3%的短路变化应视为显著变化）。

4.短路阻抗是变压器的重要参数，短路阻抗法是判断绕组变形的传统方法，根据GB1094.5-2003和IEC60076-5:2000规定，短路电抗的变化量是判断变压器绕组有无变形的判据。

根据《DL/T 1093—2008电力变压器绕组变形的电抗法检测判断导则》绕组参数的相对变化和三相不对称程度作为判断绕组有无变形的依据。测量变压器绕组参数也是检验变压器的制造工艺水平和判断运输过程对变压器绕组有无不良影响的有效手段。

5.国家电力公司颁发的[2000] 589 号文件《防止电力生产重大事故的二十五项重点要求》中15.2条规定：“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始记录。”15.6 中规定：“变压器在遭受近区突发短路后，应做低电压短路阻抗测试或用频响法测试绕组变形，并与原始记录比较，判断变压器后，方可投运。”

6.低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的直接方法，它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。

7 0变压器短路阻抗测试仪用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器。该仪器设计精巧，性能优越，功能强大，内部采用国内外新型的单片机测试技术及先进的A/D同步交流采样和数字信号处理技术，测量数据准确；外部采用大屏幕彩色液晶显示，中文菜单提示，操作简单，配备高速热敏打印机，设计有存储功能，方便数据的存储和打印；保存的数据可通过USB传存送到计算机。仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高工作效率。

8.输入变压器参数，便可进行单、三相测试并自动计算变压器绕组动稳定状态参数（Zke,Zk,Xk,Lk），测试结果非常直观，是现场测试变压器有无绕组变形的快速测试仪器。

JYU-A变压器短路阻抗测试仪

产品特征

1.不用倒线适用于任意阻抗的试品。

2.三相短路阻抗的测量:显示三相电压、三相电流、三相功率；自动计算出变压器折算到额定温度、额定电流下的阻抗电压百分比，以及与铭牌阻抗的误差百分比。

3.单相短路阻抗的测量:  测量单相变压器的短路阻抗。

4.零序阻抗的测量：零序阻抗的测量适用于高压侧星形接线带中性点的变压器。

5.在仪器允许的测量范围可直接测量，超出测量范围可外接电压、电流互感器，仪器可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值。

6.七寸高亮度触摸彩色液晶，强光下显示清晰，全触屏操作，中英文自由切。

7.内置2000W交流可调电源，电压自动调节。

8.仪器备有232接口，可外扩功能。

9.仪器自带打印机，可打印显示数据。

10.置存储器，可储存200组测量数据。

11.仪器备有U盘接口，用于存取测试数据。

12.日历、时钟功能，可进行时间校准。

13.仪器可以使用安卓手机或平板，关注微信公众号，下载专用APP，通过专用软件全程控制仪器，测试数据存储上传，方便查阅。

主要技术指标
(1)基本量程（最大范围）
1．电压(量程自动)：  15～900V        ±（读数×0.2%+3字）
2．电流(量程自动)：  1A～100A      ±（读数×0.2%+3字）
3．功率：          COSΦ ＞0.15        ±（读数×0.5% +3字）
4．频率(工频)：    45～55(Hz)    测量精度：±0.1%
5．短路阻抗：      0～100%   测量精度：±0.5%
6. 仪器显示： 4位数字
7：内置2000W交流可调电源。0-220V    10A

1．使用仪器时请按本说明书接线和操作。
2．接地端子或电源线中的接地端应就近可靠接地。接好测试线后开机，在测试过程中，切不可拆除测试线，以免发生事故，一次测试完成后应锁定数据，然后断开测试电源，再查看或打印锁定数据或者移动拆除测试线。
3．测试开始前请输入正确合理的试品参数，仪器内部的运算处理都要依赖于输入的试品参数。
4．测试菜单项选择和实际测试项目及接线要一致。
5．电流回路用粗线连接，电压回路用细线连接。接线图中“IA、IB、IC”为电流输入端子，“Ia、Ib、Ic”为电流输出端子。
6．低压侧短路线要足够粗，可以承受低压侧额定电流，并且连接可靠，确保接触电阻可以忽略。
7．试验加压时，注意监测电流不要超过仪器额定电流，以免损坏仪器。可以通过PT、CT并设置好PT、CT变比值即可测量。请不要在电压或电流输入过载条件下工作。
8．测试时注意变压器分接开关位置，不同位置的测量结果也不同。如果要测量阻抗电压，变压器必须在额定分接位置。
9．由于变压器剩磁会对结果产生影响，建议丢弃第一次测量结果，多测几次，直到数据可靠。
10.为安全起见，一次测试完成后应储存数据，然后断开三相测试电源，再翻看锁定数据或从存储器中仔细查看各项数据。
11.内存可储存200次测量结果，超过200次时最老的记录将被覆盖，请注意及时抄录或导出到U盘备份。

12.仪器出现故障，请及时和本公司联系，不要自行开机拆卸。
