JYL-F接地导通测试仪

产品简介

接地装置的电气完整性是指接地装置中应该接地各种电气设备之间，接地装置的各部分及与各设备之间的电气连接性，即直流电阻值，也称为电气导通性。电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保障。接地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影响，出现节点锈蚀、甚至断裂等现象，导致接地引下线与主接地网连接点电阻增大，从而不能满足电力规程的要求，使设备在运行中存在不安全隐患，严重时会造成设备失地运行。接地装置的地下接地极及其连接部分也可能出现锈蚀、甚至断裂现象。因此，定期对接地装置进行电气完整性测试是很有必要的。

电力行业标准DL/T475-2006《接地装置特性参数测量导则》规定电气导通性应选用专门的仪器进行测量，仪器分辨率为1mΩ，准确度不低于1.0级。我公司依据此标准研制的接地引下线导通测试仪是一种自动化程度很高的便携式测试仪, 专门用于接地装置的电气完整性测试，其各项技术指标均达到或优于相关标准要求。接地引下线导通测试仪操作简单方便、精度高、测试速度快，复测性好、读数直观，是符合规程要求的专用仪器，大大方便了试验项目的开展，提高了工作效率。

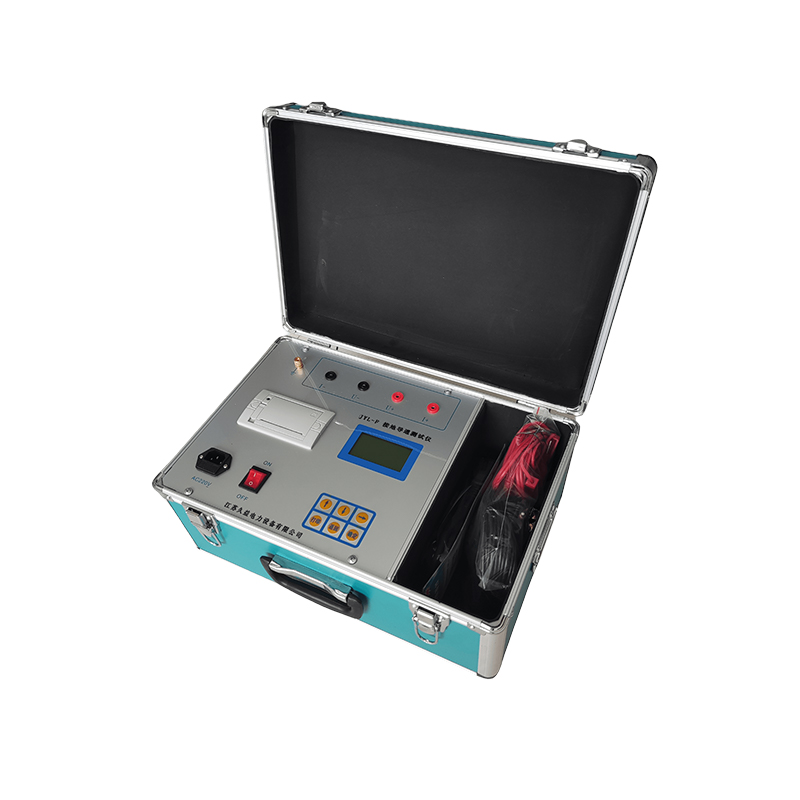

JYL-F接地导通测试仪

性能特点

1、整机由高速单片机控制，自动化程度高，操作简便。
2、仪器采用全新电源技术，电流档位多，测量范围宽，
3、智能化功率管理技术，仪器总是工作在功率状态，有效减轻仪器内部发热，节约能源。
4、320X240点阵的超小像素点的65K真彩色液晶，
5、仪器自带万年历时钟和掉电存储，可存储1000组测试数据，可随时查阅

6、仪器配备RS232和USB接口，可和计算机通讯以及U盘存储

JYL-F接地导通测试仪

主要技术指标及使用条件

测试电流：1A、2A、5A、10A 备注

输出电压：24V

量程：1A档：20Ω

    2A档：10Ω

    5A档: 4Ω

    10A档: 2Ω

最高分辨率：0.01mΩ

测量误差：10A档：+（读数×0.2%+0.1mΩ）

       5A档：+（读数×0.2%+0.1mΩ）

       2A档：+（读数×0.2%+1mΩ）

       1A档：+（读数×0.2%+1mΩ）

工作电源：AC220+15%，50Hz

工作环境

温度：0—40℃

相对湿度：≤90%

体积：340mm×300mm×210mm

重量：5.5kg
