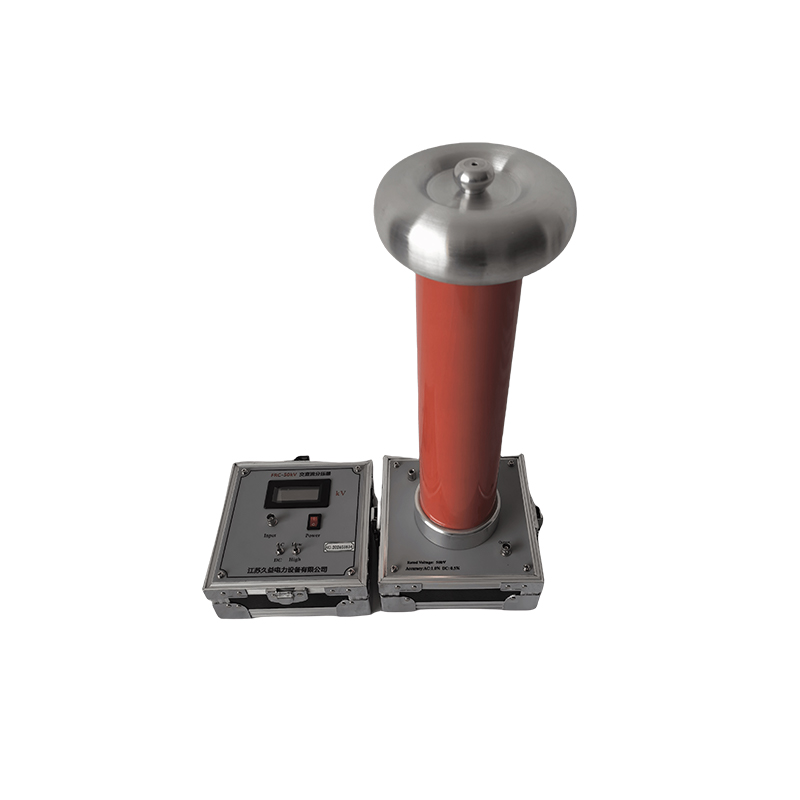

FRC-50KV 交直流分压器

产品概述：

FRC-50KV 交直流分压器本产品是电容等电位屏蔽分压式高压测量装置。主要用于脉冲高压,雷电高压,工频高压的测量。是代替高压交直流分压器的shou选。具有操作简便，显示直观，精度高、体积小、重量轻等特点，适应于发电厂、变电站、高压电器设备制造厂和高电压试验室等部门作为高电压测量之理想装备。
本交流分压器通过仪表线与高压测量端相连，可实现远距离清晰读数,使用安全、方便。该系列交直流分压器输入阻抗高，线性度好，采用特殊的屏蔽技术，减少高压对示值的影响，从而实现高稳定度，高线性度。
采用填充材料，使结构更小，重量更轻，可靠性更高，内部局部放电量降到更低。体积小，重量轻，便于携带，为现场工地的检测工作带来极大的便利。

主要特点：
1）分压器采用高精度电阻，电容组合件，特种工艺灌封，干式密封，不存在漏油问题。
2）输入阻抗高：降低了测试电流、功耗小，使产品体小质轻、性能稳定、测量精度高。
3）分压器、多值千伏表及电缆全部安放在一个铝合金箱内，安全可靠、便于携带和运输。
4）多值千伏表可直读直流平均值，交流峰值，真有效值，峰值 等电压值。

5）150KV以上采用有机复合绝缘外套，增加了表面爬距，大大降低了产品高度，使用携带更加方便。

使用说明：
本设备的分压器由两级分压筒组合而成，使用时必须将两部分可靠连接。
1．打开铝合金箱，取出分压器筒、均压球、数字测量仪表及电缆线。
2．将有底座的分器筒安全可靠放置，依次装上第二节分压器筒及均压球（见图1）。
3．在分压器底座“地线"接线柱上牢固地接上地线。

4．将被测高压引线与分压器顶端均压球牢固连接。
5．将电缆线的一端插入分压器的输出孔中，另一端插入测量仪表的电压测量孔中，注意插紧接牢。
6．根据所需测量的高压，选择测量仪表所掷位置。
7．加载高压并记录数据。

8．降压一段时间后，直到测量仪表显示为零时，主可拆除实验线路。

FRC-50KV 交直流分压器

技术特点

1.测量范围：AC-300kV，DC-300kV

2.精度：AC 1.0级，DC 0.5级

3.分压器阻抗：1200MΩ

4.分压比：15000:1

5.电源：单相AC220V±10%，50Hz

6.功能切换：按动功能切换键：可使电压测量表在直流、交流有效值、交流峰值及峰值/√2间循环切换。

(1)直流：测量任何波形直流分量平均值。(2)交流有效值（RMS）：显示被测波形的真有效值。(3)交流峰值（PEAK）：显示被测波形峰值电压。(4)峰值（PEAK/√2）：显示被测波形峰值电压的1/√2。

7.量程切换：按动量程切换可使电压测量表进行量程切换。

8.使用条件：工作温度：-10℃~+50℃；工作湿度：≤90%，无凝露
