简介
10000V绝缘电阻测试仪采用嵌入式工业单片机实时操作系统,超薄形张丝表头与图形点阵液晶显示器wan美结合,该系列仪表具有多种电压输出等级(500V、1000V、2500V、5000V)、容量大、抗干扰强、指针与数字同步显示、交直流两用、操作简单、自动计算各种绝缘指标(吸收比、极化指数)、各种测量结果具有防掉电功能等特点。是测量大容量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。
产品特性
1、有多种电压输出选择BC2000(2500V/5000V)、BC2010(500V、1000V、2500V、5000V),测量电阻量程范围可达0~200GΩ,电阻量程范围可自动转换,并有相应的指示。
2、两种方式同步显示绝缘阻值。机械指针采用超薄型张丝结构抗震能力强。机械指针的采用可容易观察绝缘电阻的变化范围,点阵液晶屏的采用可指导用户操作仪表并可精确得出测量结果。
3、机械表头与液晶屏合二为一。双刻度显示,量程自动转换。彩色刻度易于读识,并有LED显示相应色彩。
4、采用嵌入式工业单片机和实时操作软件系统。自动化程度高、抗干扰能力强,仪器可自动计算吸收比和极化指数,无须人工干预。
5、操作界面友好,各种测量结果具有防掉电功能,可连续存储20次的测量结果。
6、仪表产生高压时,有提示音输出。
7、内置残留高压放电电路,测试完毕可自动放掉被测设备上的残留高压。
8、交直流两用,配置可充电池和交流适配器。
9、仪表采用便携式设计,便于野外操作。
10、高压短路电流≥3mA,是测量大型变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。

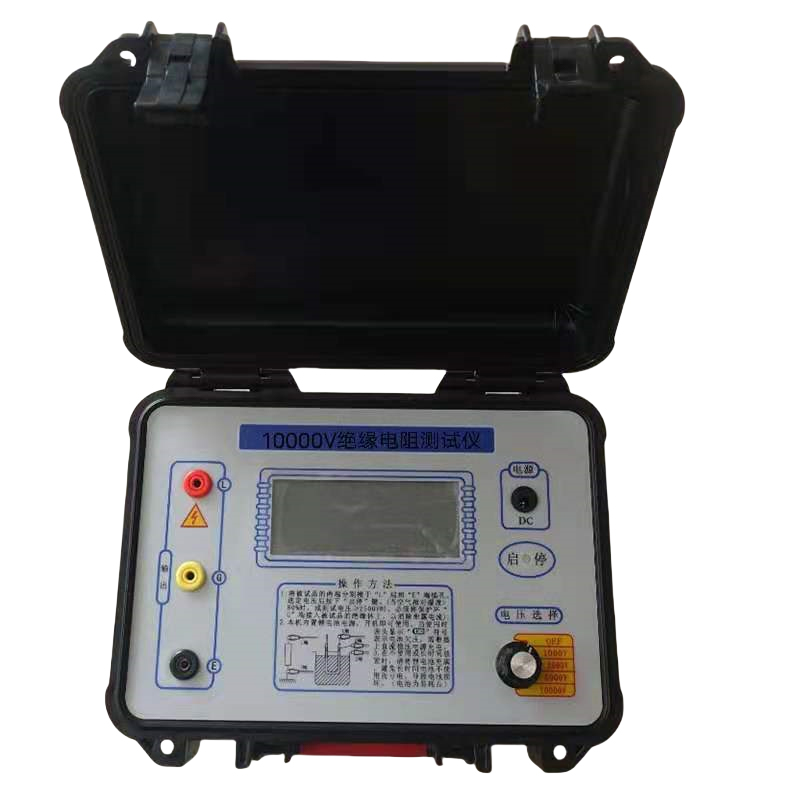

10000V绝缘电阻测试仪
准备工作:
1.测量前必须将被测设备电源切断,并对地短路放电,决不允许设备带电进行测量,以保证人身和设备的安全。
2.对可能感应出高压电的设备,必须消除这种可能性后,才能进行测量。
3.被测物表面要清洁,减少接触电阻,确保测量结果的正确性。
4.测量前要检查兆欧表是否处于正常工作状态,主要检查其“0”和“∞”两点。即摇动手柄,使电机达到额定转速,兆欧表在短路时应指在“0”位置,开路时应指在“∞”位置。
5.兆欧表使用时应放在平稳、牢固的地方,且远离大的外电流导体和外磁场。
技术指标
功能 | 绝缘电阻测试,电压测试 |
基准条件 | 23℃±5℃,75%rh以下 |
额定电压(V) | 250;500;1000;2500;5000V;10KV精度±3%rdg±5dgt |
测量电压(V) | 额定电压×(1±10%) |
绝缘电阻量程(GΩ) | 0.01MΩ~1000GΩ精度±3%rdg±5dgt |
绝缘电阻分辨率 | 0.01MΩ |
直流电压量程 | 0~1000V |
直流电压分辨率 | 0.1V |
交流电压量程 | 0~750V |
交流电压分辨率 | 0.1V |
输出短路电流 | ≥5mA(10KV) |
吸收比和极化指数测量 | 有 |
电源 | 12V充电电池 |
背光 | 可控灰白屏背光,适合昏暗场所使用 |
显示模式 | 4位超大LCD显示,灰白屏背光 |
LCD显示尺寸 | 108mm×65mm |
仪表尺寸 | 240mm (长)×188mm (宽)×85mm (高) |
USB接口 | 具有USB接口,软件监控,存储数据可以上传电脑,保存打印 |
通 讯 线 | USB通讯线1条 |
测 试 线 | 高压棒红色3米,高压测试线黑色1.5米,绿线1.5米 |
数据存储 | 500组,闪烁显示“FULL”符号表示存储已满 |
数据查阅 | 数据查阅功能:“READ”符号显示 |
溢出显示 | 超量程溢出功能:“OL”符号显示 |
报警功能 | 测量值超过报警设定值时发出报警提示 |
功耗 | 待机: 30mA Max(背光关闭) |
开机开背光: 42mA Max | |
测量:200mA Max(背光关闭) | |
仪表质量 | 2720g(含电池) |
电池电压 | 电池电压不足,显示低电符号 |
自动关机 | 仪表无操作15分钟关机 |
绝缘电阻 | ≥50MΩ(测量线路与外壳间) |
耐压 | AC3kV/50Hz 1min |
工作温度和湿度 | -10℃~+50℃<85%RH |
贮存温度和湿度 | -15℃~+55℃<90%RH |
适合安规 | IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V |
