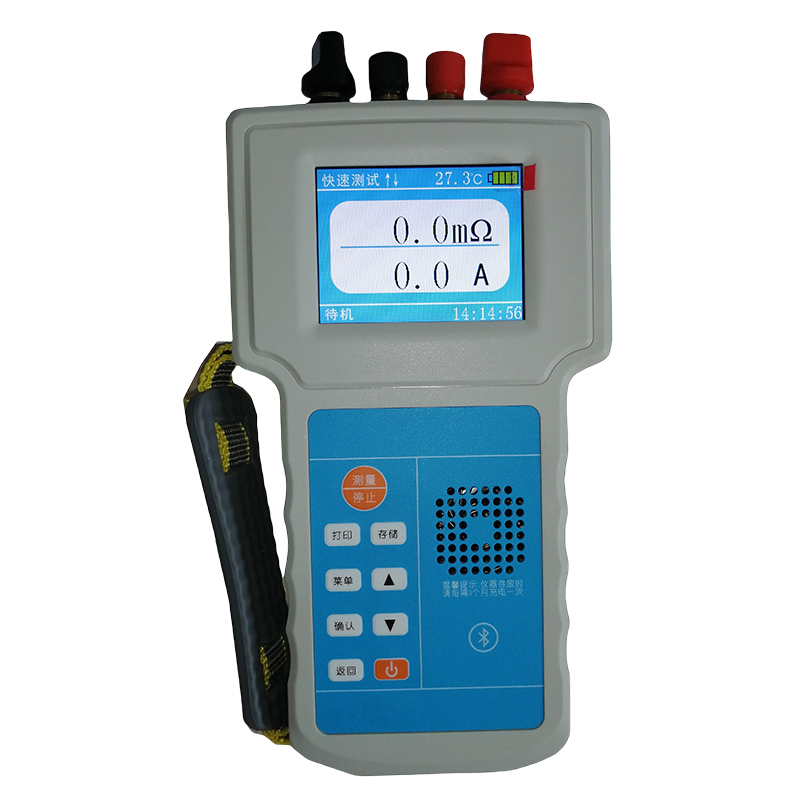

手持式回路电阻测试仪

手持式回路电阻测试仪

手持式回路电阻测试仪具有体积小、重量轻、抗干扰能力强、精度高、操作方便、保护功能完善等特点。电流50A、100A中自由选择,在测试时间5s~599s内任意设定,克服其他同类测试仪无法设定测量时间或连续工作时间过短的…
注: 关于产品购买、技术维护等服务,欢迎致电!
产品详情 PRODUCT DETAILS

简介

断路器(以下简称开关)导电回路的导电性能的好坏,对保障开关的安全运行具有重要作用。导电性能的优劣可以通过导电回路电阻的大小反映出来。因此IEC标准及制造厂都规定应测量回路电阻,并且对各种形式的开关的回路电阻有明确规定指标。一般过去使用双臂电桥。由于电桥的电压,电流都比较小,当开关的动静触头之间有杂质或表面有氧化等,测试的数据分散性就较大。同时电桥的抗干扰性差。因此再GB50150-91和DL/T596-1996中都有规定“用直流压强法”, “电流不小于100安”。本款仪器是我公司为适应规程要求,广泛适用于各种电器开关的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量。


手持式回路电阻测试仪

功能

1、大电流:采用开关电源技术,能长时间连续输出大电流,克服了脉冲式电源瞬间电流的弊端,可以有效的击穿开关触头氧化膜,得到良好的测试结果

2、高稳定性:在严重干扰条件下,液晶屏最后一位数据能稳定在±1个字范围内,读数稳定,重复性好

3、高精度:采用双路高速16位Σ-Δ AD采样,数字信号处理技术,分辨力达到0.01μΩ,是目前能达到0.01μΩ分辨力且十分稳定的接触电阻测试仪,性能超过了进口大电流微欧计

4、智能化:进口高性能CPU,测量时系统根据信号大小自动切换量程,确保测试准确度。过温保护电路能够在测试仪超过设定温度时自动停止输出电流,确保测试仪安全使用

5、高品质:关键部件全部采用进口元件,通过巧妙设计的温度补偿电路有效的消除环境温度对测量结果的影响,jun品接插件的使用增强了抗振性能

6、功能强大:电流流50A、100A中自由选择,在测试时间5s~599s内任意设定,克服其他同类测试仪无法设定测量时间或连续工作时间过短的缺陷,远远超过其他同类测试仪的性能

7、人机界面友好:旋转鼠标输入数据,方便快捷,自主设置测试仪日期、时间,实时保存测量数据,即时打印测量结果

8、USB转存:通过USB接口将测量数据转存到U盘,结合上位机软件对测量数据进一步分析处理

9、体积轻巧:使用方便:体积小、重量轻,便于携带


手持式回路电阻测试仪

仪器特点:

1. 液晶显示器、高速热敏打印机。

2. 本仪器具有体积小、重量轻、抗干扰能力强、精度高、操作方便、保护功能完善等特点。

3.人机对话全键盘操作方式,智能化工作全过程。

4. 使用了精密仪用运算放大器和高精度四重积分A/D转换器,结合高性能16位单片机,测量时系统根据信号大小自动切换放大倍数,确保了该产品的测试准确度。

5. 本产品还设计了实时日历时钟,为打印、保存数据提供时间依据。

6. 数据存储与历史数据浏览功能,可存储大量数据,并具有掉电保护功能。


操作程序

⒈ 按四端子接法接线。

⒉ 打开电源。

⒊ 按测量键即可(如电流显示A值小于100A后,可通过面板电流微调进行校正)。

⒋ 测量显示值后,需保存数据。

⒌ 测量结束后,请关掉电源。

⒍ 测试钳请爱护。


技术参数

1、测试电流:50A、100A、200A

2、量程: 50A档  0~100 mΩ

     100A档 0~ 50 mΩ

     200A档 0~ 20 mΩ

3、分辨率:0.01μΩ

4、准确度: 0.5%±0.2Ω

5、输出电压:DC10V

6、工作方式:100A、50A连续,200A一分钟

7、电源:AC220V±10% 50Hz

8、消耗功率:≤2000W

9、使用温度:-20℃~40℃

10、相对湿度:≤80%,不结露

11、重量:8.5kg

12、体积:360mm×235mm×270mm
